Таль ручная шестерённая стационарная предназначена для ручного подъёма, опускания и удержания в поднятом положении груза при различных работах в режиме не выше группы режима 1М по ГОСТ 25835-83. Может быть использована, при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.

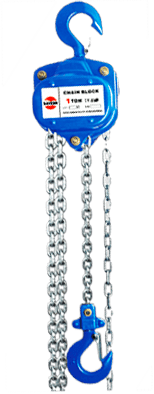

Таль цепная SAIZEN

Таль может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе. Тали стационарные шестеренные имеют относительно низкую строительную высоту (расстояние между верхним и нижним крюками), что обеспечивает оптимальное использование имеющегося пространства. Цепная таль может быть подвешена стационарно или на передвижную тележку (кошку) для перемещения груза по монорельсовому пути двутаврового профиля (в комплект поставки не входит).

Дизайн и рабочие свойства ручной тали отличают пять основных черт:

  1. Безопасность в эксплуатации и минимальные потребности технического обслуживания;
  2. Высокая эффективность и малое ручное усилие для поднятия груза;
  3. Малый вес и простота в обращении;
  4. Хороший внешний вид и небольшие размеры;
  5. Долговечность.

Таль может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.

Разрешается эксплуатация тали при температуре окружающей среды от -20 до + 40°С.

Недопустима перегрузка тали свыше расчетной номинальной нагрузки. Неправильная эксплуатация тали может привести к выходу её из строя или несчастным случаям.

Внимание!

Запрещается применение тали для подъема взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, эксплуатация в химически активных средах.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПОДЪЕМ ЛЮДЕЙ!

Таль следует содержать в чистоте и смазывать подвижные части и цепи.

Условия хранения талей шестеренных – согласно ГОСТ 15150-69 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию поверхности металлических частей и механизмов.

Изготовитель гарантирует соответствие тали всем требованиям (ГОСТ 28408-89) при соблюдении потребителем условий эксплуатации, транспортировки и хранения.

Гарантийный срок 6 месяцев, со дня продажи (получения покупателем) тали, при условии соблюдения потребителем правил хранения и эксплуатации.

Фирма производитель – "SAIZEN".

Таль изготовлена и испытана в соответствии с ISO-9001.

Таль изготовлена и испытана в соответствии с ГОСТ Р28408-89.

Товар не подлежит обязательному сертифицированию на основании Постановления Правительства Российской Федерации от 01.12.2009 № 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции».

Варианты грузоподъемности: 0.5 т, 1.0 т, 2.0 т, 3.0 т, 6.0 т, 9.0 т

Варианты длины цепи: 3 м, 6 м, 9 м, 12 м

Актуальную стоимость товара уточняйте у менеджеров в Екатеринбурге!

Технические характеристики
Грузоподъемность т 0.5 1 1.5 1.5 2 2 3 3 5 5 7.5 10 10 15 20 20 30
Высота подъема м 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
Испытательная нагрузка КН 7.5 15 22.5 22.5 30 30 45 45 75 75 112.5 150 150 225 300 300 450
Усилие при подъеме номинальной нагрузке Н 225 300 310 350 300 310 350 370 400 415 415 410 415 420 410 410 410*2
Диаметр цепи мм 5 6 7.1 8 6 8 7.1 8 9 10 10 9 10 10 9 10 10
Количество ветвей цепи   1 1 1 1 2 1 2 2 2 2 3 4 4 6 8 8 12
Размеры A мм 132 152 152 155 152 185 152 155 185 189 189 185 189 194 220 224 274
В мм 152 157 180 180 170 207 207 207 267 267 380 380 380 400 440 440 649
С мм 315 355 375 375 405 430 500 500 680 680 650 750 750 880 940 940 1100
D мм 35 42 46 46 50 50 54 54 60 60 72 80 80 85 106 106 120
К мм 25 29 33 33 37 36 40 40 42 42 47 51 51 58 70 70 80
Вес нетто кг 8.5 11 13.5 14.5 14.5 19 20.5 42 36.5 39.5 44 60 65 102 146 156 246
Размер упаковки мм 24.5x19x18 26x19x19 30.5x21x19 19.5x21x19 31x21x19 30x23.5x23 34x24x19 34x24x19 49x29x23 49x29x23 47x42x23 47x42x22 47x42x23 97x48x23 80x70x24 80x70x23 80x70x37
Дополнительный вес на каждый метр цепи кг 1.3 1.6 2 2.3 2.2 2.3 3.2 3.7 4.5 5.3 7.5 8.1 9.7 14 16.2 19.3 28.2

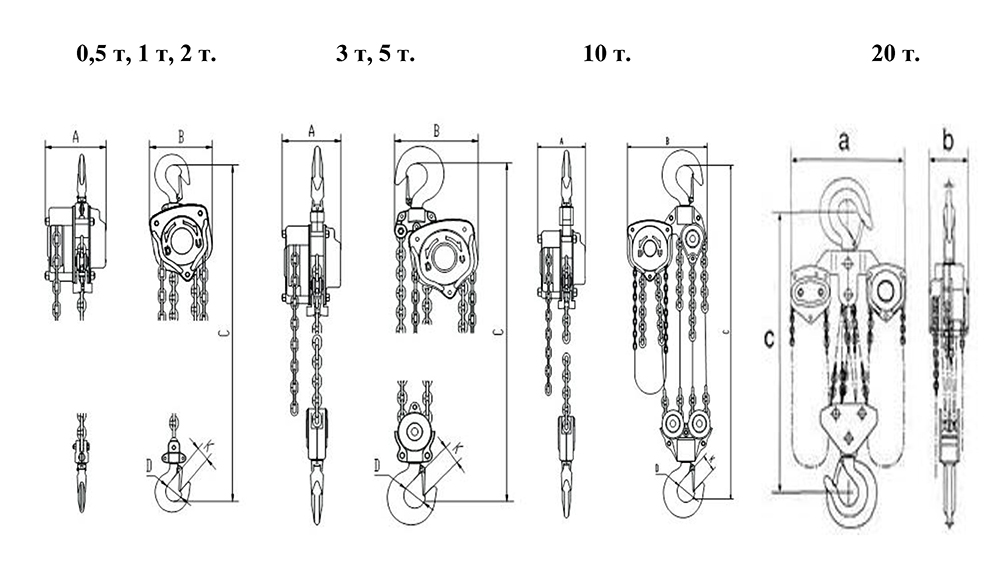

Размеры
Грузоподъемность, тн. А В С D К F
0,5 131 140 6 33 31 37
1 151 156 61 31 33 41
1,5 151 176 60 44 38 46
2 183 223 67 58 40 48
3 151 223 106 85 44 57
5 183 252 133 64 49 63
10 380 189 750 80 51
20 440 224 940 106 70

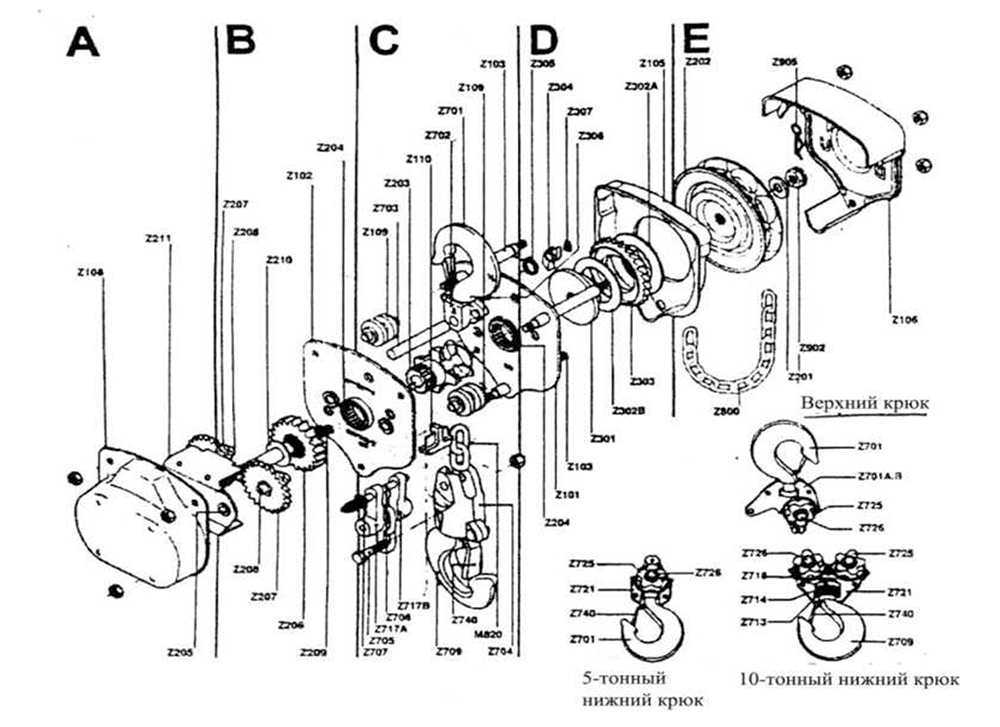

Список деталей цепной тали

№ детали Количество Описание № детали Количество Описание
A Z108 1 Крышка прибора   Z105 1 Кожух тормоза
Z205 4 Втулка привода   Z204 1 Игольчатый подшипник
Z211 1 Опорная пластина   Z301 1 Ступица
B Z102 1 Боковая пластина (II)   Z302A 1 Тормозной диск А
Z204 1 Игольчатый подшипник D Z302B 1 Тормозной диск В
Z206 1 1-ая шестерня   Z303 1 Храповик
Z207   2-ая шестерня   Z304 1 Собачка
Z208   3-я шестерня   Z305 1 Пружина
Z209 1 Вал шестерни   Z306 1 Штифт пружины
Z210 1 Прокладка шестерни   Z106 1 Кожух колеса
C Z109   Направляющая цепи E Z201 1 Прокладка ручного колеса
Z110 1 Стриппер цепи   Z202 1 Ручное колесо
Z203 1 Ролик нагрузки   Z800 1 Ручная цепь
Z701-702 1 Верхний крюк   Z902 1 Гайка шестерни
Z709-704 1 Нижний крюк (VH)   Z905 1 Шплинт
Z701-704 1 Нижний крюк (VL)   Z701 1 Верхний крюк
Z740 1 Защелка безопасности   Z710A-B 1 Верхняя рама
Z703 1 Палец крюка   Z709 1 Нижний крюк
Z705 1 Болт и гайка для цепи нагрузки F Z714 1 Осевой подшипник
Z706 1 Соединительный палец   Z718 2 С-звено
Z717A-B 1 Концевой анкер   Z719 1 О-звено
Z707 1 Концевая пружина   Z713 1 Прокладка оси
M820 1 Цепь нагрузки (VH)   Z721 (Д) 2 Нижняя ракма
H820 1 Цепь нагрузки (VL)   Z721 (H) 2 Нижняя ракма
D Z101 1 Боковая пластина (I)   Z725   Шкив
Z103 3 Распорный болт   Z726   Ось
