Подъём труб краном, с помощью только стропов, приводит к значительному уменьшению полезной высоты подъёма. Эту проблему решают траверсы для труб серии ТРВ, за счёт промежуточного грузозахватного органа, который снимает опасность прогиба трубы от сжимающих усилий.
Конструкция траверсы ТРВ

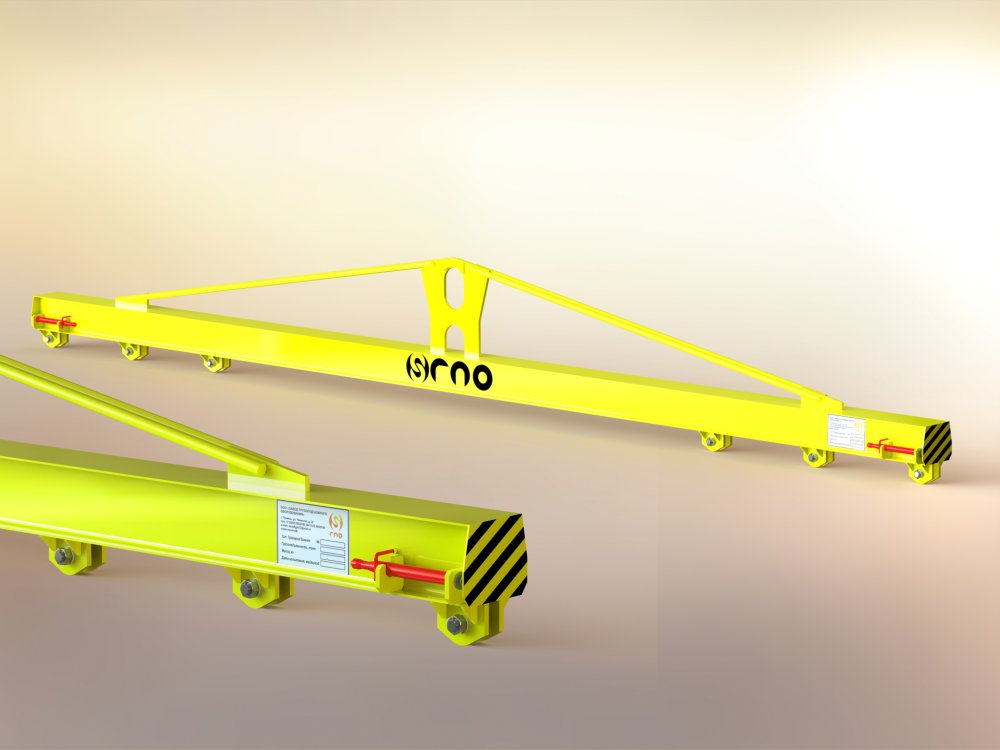

Траверса представляет собой несущую металлическую балку с системой крюков и узлом подвеса.
Траверса выполнена из конструкционной стали и покрыта грунтом и окрашена основным цветом Кукурузно-желтый. Конструктивно очень проста и надежна, позволяет работать с трубами длиной от 7,5 до 36 метров. Может использоваться с автомобильными и козловыми кранами, лебедками и другими грузоподъемными приспособлениями.
Характеристики на траверсы ТРВ, ТРВ-ПМ, ТРВ-Р, ТРВ-У, ТРВ-УБО-10
|
Наименование |
Г‑п, т |
Длина поднимаемой трубы, м |
Диаметр поднимаемой трубы, мм |
Масса траверсы, кг |
Габаритные размеры, мм ДхШхВ |
Тип используемых строп |
|
ТРВ-61 |
6,0 |
8-12 |
377-820 |
400 |
9000х500х600 |
2СК 4,0/2000 |
|
ТРВ-182 |
18,0 |
8-12 |
1020-1420 |
1200 |
9900х600х600 |
2СК 12,5/2000 |
|
ТРВ-202 |
20,0 |
23 |
1020 |
3000 |
18000х800х1100 |
2СК 12,5/2000 |
|
ТРВ-252 |
25,0 |
8-12 |
1020-1420 |
1600 |
9900х900х900 |
2СК 12,5/2000 |
|
ТРВ-251 |
25,0 |
10-18,6 |
1020-1720 |
3500 |
16400х560х1500 |
2СК 12,5/2000 |
|
ТРВ-322 |
32,0 |
7,5-12 |
1020-1420 |
2500 |
9900х600х1800 |
2СК 16,0/2000 |
|
81-ПМ |
8,0 |
12-36 |
89-1020 |
400 |
5000х300х1200 |
СТП 8,0/5100 |
|
321-ПМ |
32,0 |
12-36 |
89-1420 |
1000 |
6000х600х800 |
СТП 8,0/5100 |
|
ТРВ-252У |
25,0 |
12-18 |
1020-1420 |
1650 |
9900х900х1340 |
2СК 12,5/2000 |
|
ТРВ-25У |
25,0 |
12 |
1420 |
500 |
9000х600х300 |
2СК 12,5/2000 |
|
ТРВ-121‑Р |
12,0 |
12-18,3 |
1220 |
2200 |
14660х700х600 |
2СК 8,0/2000 |
|
ТРВ-152‑Р |
15,0 |
23 |
820 |
3000 |
18000х1800х1100 |
2СК 10,0/2000 |
|
ТРВ-162‑Р |
16,0 |
10-18,6 |
1420 |
1700 |
12400х700х600 |
2СК 12,5/2000 |
|
ТРВ‑УБО‑10 |
10,0 |
- |
325-1420 |
300 |
2500х360х900 |
2СК 5,0/2000 |
Производство траверс для труб
Завод ГПО руководствуется ТУ 3178-002-89397208-2015, разработанными на основе РД 36-62-00 «Грузоподъёмное оборудование. Технические требования». Пространственные или линейные траверсы изготавливаем из соединённых между собой швеллеров или двутавровых балок (горячекатаная конструкционная сталь), усиленных листовым металлом при необходимости.
Качество применяемых материалов подтверждается сертификатами производителей. Граничные отклонения и допуски размеров деталей соответствуют ГОСТам 25347, 25348.
Когда все части будущего изделия готовы, они помещаются в сборочный стапель. Размещение, ориентация каждой детали полностью соответствует рабочей документации. Затем аттестованные сварщики производят сваривание с последующей обработкой.
Заключительные этапы — проверка сварных швов, защита от коррозии, покраска, статические испытания.
Строгое соблюдение норм и правил проектирования, технологического процесса обеспечивает многолетнюю безопасную эксплуатацию.
Преимущества продукции завода ГПО
Быстросъёмные приспособления ТРВ, ТРВ-У, ТРВ-Р, ТРВ-УБО собственного производства
Удовлетворят нефтегазовую сферу в перемещении труб большого и малого диаметра.
Успешно используются для трубозахватных работ при укладке в траншею.
Продукция рассчитана для работы и в районах Крайнего Севера, и при высоких температурах.
Сжатые сроки изготовления, качество и надёжность изделий.
Для расчёта изготовления траверсы для труб в Екатеринбурге, сообщите менеджеру основные показатели: грузоподъёмность, габариты поднимаемого груза, конструкция проушины (в том числе переставной), количество точек подвеса.
Чтобы верно подобрать верхние элементы подвески (используются для соединения подъёмной балки с краном), важно знать, какой кран будет использоваться.
Также предлагаем укомплектовать траверсу захватами, стропами и звеньями собственного производства.
